ケーブルテレビ自主放送向け番組自動送出装置

Dynamo

ケーブルテレビ送出設備の更新を
1台のサーバーで

1台のITサーバーに最大6チャンネルプレイアウト/インジェスト/テロップ/メディア管理機能を統合
SDI / ST2110 / 標準IPストリーム(NDI WebRTC SRT RTMP)へ対応

テクラロゴ

主な機能

1台のITサーバーで実現するプレイアウト環境

Dynamoはケーブルテレビ局およびリニア配信事業者向けChannel-in-a-Boxプレイアウトシステム

プレイアウト・インジェスト・テロップ重畳・メディアアセット管理・EPG生成・OFDMヘッドエンド連携を統合ケーブルテレビ送出設備に必要な機能を1台のITサーバーに集約。​

最大6チャンネルプレイアウト

1台のサーバーで
最大6チャンネルのプレイアウトを実行

自主放送チャンネル&マルチチャンネル送出対応

2チャンネルインジェスト

回線素材を同時2チャンネルでインジェスト可能

番組制作や素材登録を効率化

EPG OFDM連携
番組編成情報をもとに各社向けEPGデータ生成

テロップ重畳

プレイアウト中の映像に

ロゴ・テロップ・L字グラフィックを重畳

緊急情報や字幕などにも対応

メディアアセット管理

MediaHiveと連携し
映像素材をメタデータとともに管理

検索・再利用・アーカイブを効率化

Web GUI運用

Webブラウザによる送出業務操作

遠隔運用・複数拠点運用に対応


6ch運用時のシステム構成

IPマスタ(NDIとST2110)、SDIの双方に対応した先進的設計

IPマスター例

ダイナモIP送出構成図

SDIマスター例

ダイナモSDI送出構成図

​導入用途

Dynamoはケーブルテレビ局およびリニア配信事業者の多様なチャンネル運用に対応

自主放送・IPチャンネル放送・施設内チャンネル配信など幅広いプレイアウト用途をカバー

自主放送チャンネル送出

ケーブルテレビ局の自主放送チャンネル運用

  • 番組編成

  • CM送出

  • テロップ表示

  • EPG生成を統合したプレイアウト環境

​

SDI & IPチャンネル送出

IPネットワークを利用したリニアチャンネル配信

  • NDI・SRT・WebRTC・RTMP

  • ST2110は別売カードを本体に収容し、対応

施設内チャンネル

ホテル、病院、企業などの施設内チャンネル運用

  • 館内情報

  • 案内映像

  • 広告配信など

  • 多用途チャンネル送出

ダイナモを選ぶ理由

  • プレイアウト・インジェスト・テロップ・メディア管理・EPG生成・OFDM連携を1台のITサーバーへ統合

  • 複数装置で構成していた送出設備をChannel-in-a-Boxでシンプル化

ケーブルテレビ送出設備をシンプル化

最大6チャンネル送出

  • 1台のサーバーで最大6チャンネルプレイアウト　　　　　　殆どの都市型ケーブルテレビのチャンネル構成に適合

  • IPチャンネル・施設内チャンネルなど.              複数チャンネル運用

IP・SDIハイブリッド

  • SDIとNDI・SRT・WebRTC・RTMPに標準対応

  • 別売専用カードにてST-2110対応

  • 既存SDI設備・IP設備のハイブリッド運用

  • 将来のIP放送環境へ柔軟に対応

CATV送出対応

  • EPG生成・OFDMヘッドエンド連携。

  • ケーブルテレビ送出設備として
    統合運用

  • 既存CATVネットワークへスムーズに導入

Web GUI運用

  • ブラウザベースのWeb GUI

  • 端末にソフトウェアインストール不用

  • ネットワーク接続環境から送出業務操作

  • 遠隔運用・複数拠点運用

ダイナモと従来型送出設備の比較

​『ダイナモ』

  • 1台のITサーバーへ統合したChannel-in-a-Box。

  • 送出設備構成のシンプル化・運用負荷の軽減・柔軟な拡張性。

従来型ケーブルテレビ送出設備

  • APC・ビデオサーバを中心とした分散構成

  • プレイアウト・インジェスト・グラフィックス・EPG生成・素材管理などを複数専用装置で構成​

従来のケーブルテレビ送出設備はAPC・ビデオサーバ・グラフィックス装置など複数装置で構成
『ダイナモ』はこれらを1台のITサーバーへ統合。

プレイバック機能

​送出機能

ライブ・ファイル・IPストリームを統合したプレイアウト機能。
SDI・NDI HD・ST2110・SRT・WebRTC・HLS・RTMPに対応。

ダッシュボードでイベント進行とオンエア映像を同時確認

  • 1サーバーあたり6ch HD または 1ch 4K

  • ライブ素材・ファイル素材・IP素材へのグラフィック重畳

  • 自動アップ / ダウンスケーリング・アスペクト比変換

  • 録画中ファイルのMark In / Out再生

  • SDIルータ制御

  • 冗長オプションによる同期運用

ダイナモスケジューリング

​番組&CM編成

番組枠・CM枠・EPGを統合したマルチチャンネル編成機能
プレイリスト作成と同時に送出準備を完了

  • 各社OFDMに適合したEPG自動生成

  • 素材未着でも先行プレイリスト作成

  • 同一画面で複数チャンネル編成

  • 放送中イベント・次イベントの視覚表示

  • 番組枠 / CM枠内素材の一括置換

  • ロゴ・L字・時刻表示の実行ルール作成

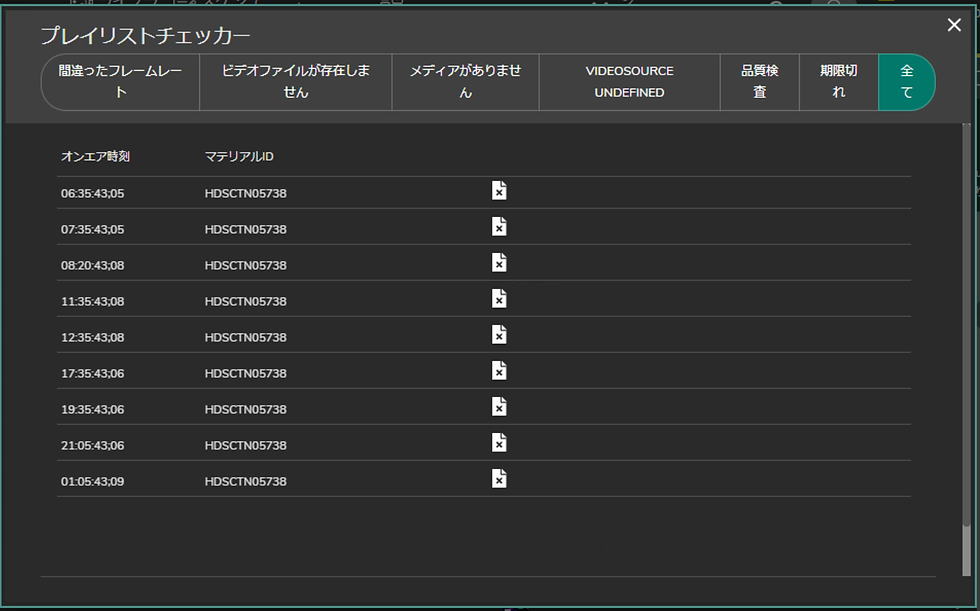

プレイリスト作成

プレイリストマネージメント

Webベースのマルチチャンネルプレイリスト管理
オンエア運用と先行編集を両立

オンエア監視ページ

  • ビデオプレビュー統合プレイリストマネージャー

  • Logo / L字などセカンダリイベント管理

  • オンエアイベント・先行イベントのハイライト表示

  • 異なるチャンネル間でのドラッグ&ドロップ

  • NEXT / HOLD / FREEZE のマニュアル制御

  • 未送出時の自動フィラー挿入

オンエア監視１チャンネル表示
オンエア監視４チャンネル表示
ダッシュボード１チャンネル表示
ダイナモインジェスト機能アイコン

​インジェスト

ファイル転送素材・ライブ入力・IPストリームに対応したインジェスト機能
登録・検証・収録を自動化

  • ファイル転送素材のメタデータ自動登録

  • MD5検証・自動QC

  • SDIルータ制御による収録ソース選択

  • IPストリーム素材のスケジュール収録

  • オンザフライ録画・オープンエンド収録

  • 収録ファイル名の自動生成

ダイナモメディアアセットマネージメント

​メディアアセットマネージメント

素材登録・検索・再利用・アーカイブまでを統合したメディア管理機能
運用資産の一元管理

メディアアセットマネージメント素材検索ページ

  • 自動メタデータ登録

  • ブラウジング・編集・ロギング・チェックイン

  • 自動QC

  • サブクリップ・EDL・メタデータ管理

  • 複数ストレージプール管理

  • マルチサイト・マルチテナント対応

素材のタグ付け
素材のトリミングzページ
メディアアセットマネージメントライブラリ表示
ダイナモモニタリング

​監視と警報

  • 送出状態のリアルタイム監視

  • 障害・警報の即時表示

  • ユーザフレンドリーな統合UI

  • 複数チャンネル状態の一括把握

  • 運用中イベントの可視化

  • 遠隔監視運用に対応


​チャンネル構成

1台のITサーバ、あるいはワークステーション上に実装可能なチャンネル構成

4k使用時は1x1構成が上限

ダイナモ　チャンネル構成
ダイナモハードウェアスペック

​ハードェア機能要件

ダイナモ　サーバ性能必須要件

FAQ

ダイナモは何チャンネル送出できますか？

1台のサーバ、例えばDELL7875 DELL7970 DELL7615モデルで最大6チャンネルプレイアウトが可能

ダイナモはケーブルテレビEPG生成に対応していますか？

ミハル・住友電工・日通機のOFDMヘッドエンドに適合するEPG生成機能を内蔵

​プレイリストを出力する度に自動的にEPGを更新します

​番組のメインコンテンツ上にロールテロップ、時報、ロゴを挿入するためのキーヤーとグラフィックス装置が必要ですか？

​ダイナモには７レーヤのグラフィックス重畳機能、さらにグラフィックス機能を内蔵しているので外付け装置は不要です

ダイナモのグラフィックス機能に『L字放送』はありますか？

​ダイナモには2D DVE機能があり、ティッカー、背景グラフィックス、ロールテロップの要素を自在にレイアウトしてL字放送が可能

従来のAPC構成と何が違いますか？

従来のAPC構成は

  • 番組自動送出制御装置(RS422)

  • ​専用windows端末

  • チャンネル数に合わせたVDCPビデオサーバ(ハーモニック・GVG・For-A）

  • SDIビデオルーティングスイッチャ

  • チャンネル数に合わせたロゴゲネレータとキーヤーロールテロップ装置とキーヤ

​​

​一方、ダイナモは上記全ての機能を内蔵、そして統合しているので極めてシンプルな構成

  • ダイナモ本体

  • Webが使用可能なPC (windows/Mac/iOS/アンドロイド)

  • SDIルータ​

​ダイナモが稼働するITサーバの更新はできますか?

できます。ダイナモのソフトウェアライセンスはハードウェアに紐付けをしていません。

長期間にわたり、使用してきた業務ワークフローをそのまま新しいITサーバ上で引き継げます。　　　しかも、保守サポートを毎年購入していれば、載せ替えの技術料は頂戴しません。

​ソフトウェアとハードウェアの紐付けをしている他社に比較して、更新費用を大幅な低減化します
